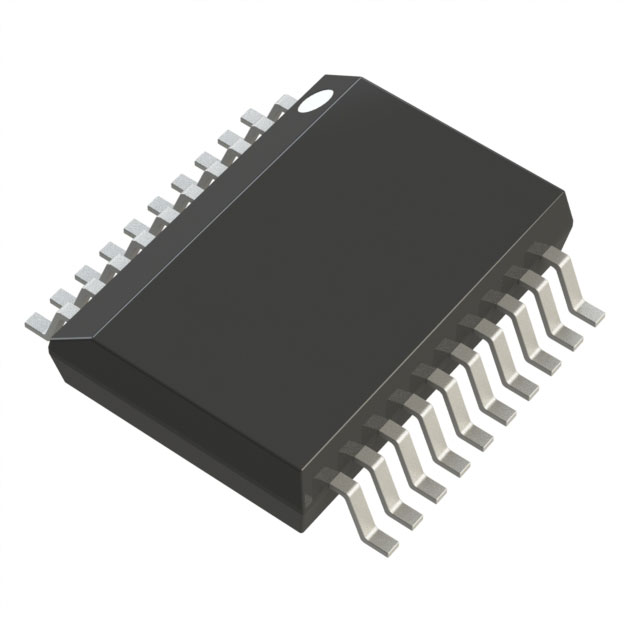

ADN4652BRSZ 是信號隔離型低壓差分信號 (LVDS) 緩沖器，工作速率高達 600 Mbps，抖動極低。

這些器件集成了針對高速運行而增強的 iCoupler? 技術，為符合 TIA/EIA-644-A 標準的 LVDS 驅動器和接收器提供電隔離。該技術可實現 LVDS 信號鏈的即插即用隔離。

ADN4652BRSZ 的特點

5 kV rms/3.75 kV rms LVDS 隔離器

符合 TIA/EIA-644-A LVDS 標準

多種雙通道配置

高達 600 Mbps 的開關速度，抖動低

4. 5 ns 最大傳播延遲

600 Mbps 時 151 ps 最大峰峰值總抖動

100 ps 最大脈沖偏移

600 ps 最大部件間偏移

2.5 V 或 3.3 V 電源

-75 dBc 電源紋波抑制和抗閃爍能力

±8 kV IEC 61000-4-2 ESD 保護跨隔離屏障

高共模瞬態抗擾度： >25 kV/μs

通過 EN55022 B 類輻射發射限制（600 Mbps PRBS）

安全和法規認證（20 引線 SOIC 封裝）

UL：根據 UL 1577 規定，1 分鐘內 5000 V rms

CSA 元件驗收通知 5A

VDE 符合性證書

DIN V VDE V 0884-10 (VDE V 0884-10):2006-12

VIORM = 424 V 峰值

開路、短路和終止輸入條件下的故障安全輸出高電平

工作溫度范圍： -40°C 至 +125°C

封裝和隔離選項選擇

3.75 kV rms，高度集成的 20 引線 SSOP

ADN4652BRSZ 的應用

模擬前端 (AFE) 隔離

數據平面隔離

隔離高速時鐘和數據鏈路

通過 LVDS 隔離串行外設接口 (SPI)
